I. Termék áttekintés

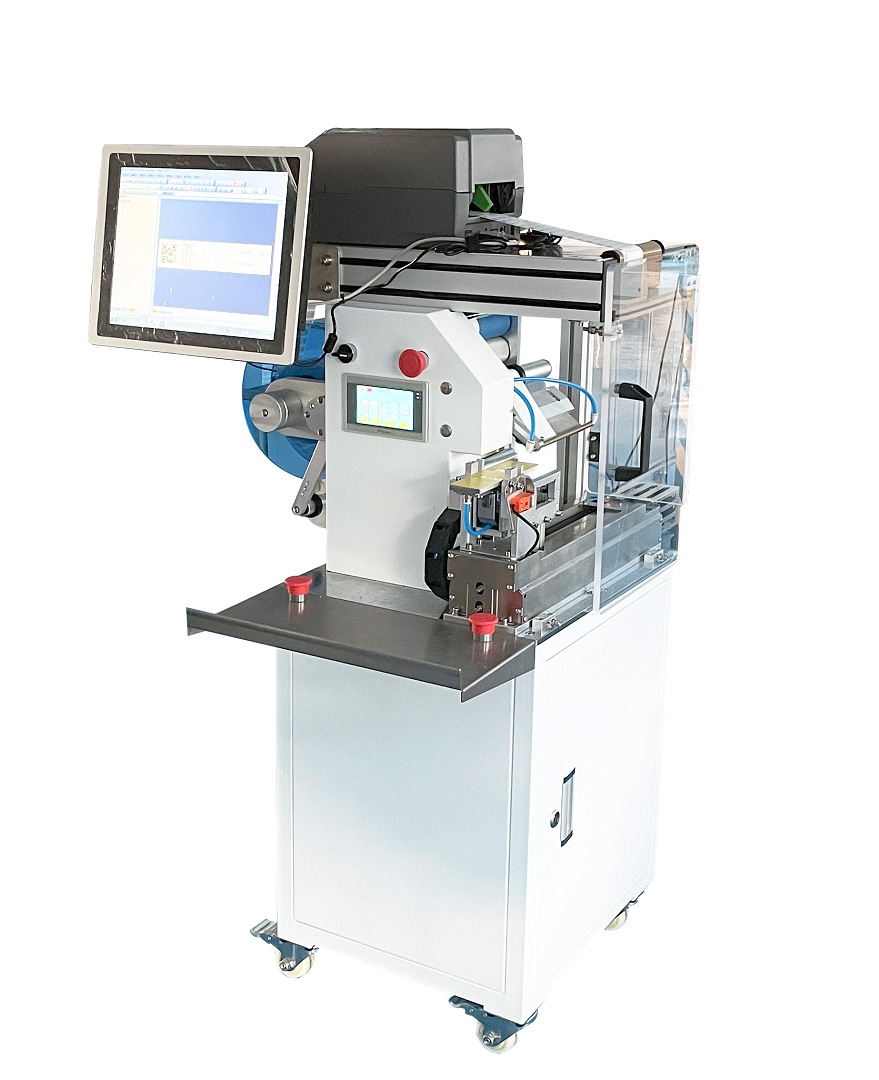

A JW-T107 félautomata vezeték-hajtogató és címkéző gép egy hatékony címkéző berendezés, amelyet különféle kis- és közepes méretű termékek hajtogatási és címkézési igényeihez terveztek.
Testreszabott befogóberendezéseket és precíz vezérlőtechnológiát alkalmazva a berendezés különféle méretarányú címkézési forgatókönyvekhez alkalmazkodik, így ötvözi a rugalmasságot és a stabilitást.
Széles körben használják a vezetékek, a háztartási cikkek, az élelmiszer-csomagolás és más iparágak területén, ami jelentősen javíthatja a címkézés hatékonyságát és szabványosítását, valamint csökkentheti az emberi műveleti hibákat.
II. Alapvető műszaki paraméterek
|
Paraméter kategória
|
Konkrét specifikációk
|
|
Alkalmazható címkegömb specifikációk
|
Belső átmérő: ￠76mm, Külső átmérő: ￠240mm
|
|
Címkézési pontosság
|
±0.5-1mm (a termék és a címke saját hibáit nem tartalmazza)
|
|
Címkézési sebesség
|
900-1000db/óra (a tényleges sebesség a címke méretétől és az operátor jártasságától függ)
|
|
Alkalmazható vezetékátmérő tartomány
|
Standard: 4MM-10MM; Ezen tartományon kívüli méretekhez testreszabás elérhető
|
|
Alkalmazható címke specifikációk
|
Hossz: 10mm～40mm (testreszabás elérhető
for other sizes); Width (folding direction): 30mm～130mm
|
|
Gép teljes méretei
|
Körülbelül
650mm×780mm×1100mm (Hossz×Szélesség×Magasság)
|
|
Alkalmazható tápellátás
|
220V/50HZ, Névleges teljesítmény: 0.25KW
|
III.
Fő konfiguráció részletei
(I) Magmechanizmus konfiguráció
|
Mechanizmus kategória
|
Mechanizmus neve
|
Mennyiség
|
Fő anyagok
|
|
Alapvető végrehajtó mechanizmusok
|
Lehúzó mechanizmus
|
1 készlet
|
Rozsdamentes acél, Akril,
Alumínium ötvözet
|
|
|
Címke vezető mechanizmus
|
1 készlet
|
Aluminium ötvözet
|
|
|
Címke préselő mechanizmus
|
2 készlet
|
Aluminium ötvözet, Mangánlemez
|
|
|
Címke lehúzó mechanizmus
|
1 készlet
|
Rozsdamentes acél, Aluminium ötvözet
|
|
|
Húzó mechanizmus
|
1 készlet
|
Aluminium ötvözet, Acél, Gumi bevonatú görgő
|
|
|
Felfűző mechanizmus
|
1 készlet
|
Rozsdamentes acél, POM (Polioximetilén)
|
|
|
Hajtogató mechanizmus
|
1 készlet
|
Aluminium ötvözet, Rozsdamentes acél
|
|
Váz és kiegészítő szerkezetek
|
Váz
|
1 készlet
|
Acél
|
|
|
Elektromos doboz
|
1 készlet
|
Festett lemez
|
|
|
Csúszópálya
|
1 készlet
|
HIWIN (Tajvan)/Belföldi
minőségi márka
|
|
|
Beállító alap
|
1 készlet
|
Silver branch, Aluminium
anyag, Csapágy
|
|
|
Menetes csavar
|
1 készlet
|
TBI/Belföldi kiváló minőségű márka
|
(II) Kulcsfontosságú elektromos konfiguráció
|
Elektromos kategória
|
Elektromos név
|
Mennyiség
|
Márka opció
|
|
Vezérlő mag
|
PLC vezérlő
|
1 készlet
|
Wecon
|
|
|
Érintőképernyő
|
1 készlet
|
Wecon
|
|
Hajtórendszer
|
Vontatómotor
|
1 készlet
|
Keli'er/Ruitte
|
|
|
Hajtómotor meghajtó
|
1 készlet
|
Keli'er/Ruitte
|
|
|
Címkeetápláló motor &
meghajtó
|
1 készlet
|
Keli'er/Ruitte
|
|
Érzékelés és segédvillamos
|
Címkeérzékelő
|
1 készlet
|
Sick (Németország)/Boyi Jingke
|
|
|
Kapcsolóüzemű tápegység
|
1 készlet
|
Mean Well (Tajvan)
|
|
Pneumatikus alkatrészek
|
Henger
|
2 készlet
|
Airtac/Xingchen
|
|
|
Szelepszelep
|
6 darab
|
Airtac
|
|
|
Vákuumgenerátor
|
1 készlet
|
SNS
|
IV.
Alapvető funkciók és alkalmazási forgatókönyvek
(I) Alapvető funkciók
1. Hajtogatós címkézési technológia: Pontos hajtogatós és címkézési módszert alkalmaz egyedi felszerelésekkel, amely lehetővé teszi a különböző méretű termékek stabil címkézését, biztosítva a címke sík felhelyezését és pontos pozicionálását.
2.
Rugalmas alkalmazkodóképesség: Gyorsan átállítható a vezetékek, csövek, kis háztartási cikkek és egyéb termékek címkézési igényeihez, nagyobb berendezésátállítás nélkül, erős kompatibilitással.
3.
Felhasználóbarát működési tervezés: Professzionális érintőképernyővel és PLC vezérlőrendszerrel felszerelt, világos működési logikával és könnyű használattal, amely csökkenti a személyzet képzési költségeit.
(II) Tipikus alkalmazási forgatókönyvek
•Elektronikai vezeték kategória: Tápegységek, adatkábelek, fejhallgatókábelek stb. hajtogatása és címkézése;
•Műanyag és háztartási cikkek kategória: Műanyag csövek, akasztók, evőeszközök, egyszer használatos tálak és tányérok stb.;
•Élelmiszer csomagolás kategória: Nyalókák, zselék és egyéb édességek hajtogatása és címkézése repülőgép-függőlyukas címkékkel;
•Egyebek: Kisméretű és közepes termékek, amelyek hajtogatós címkézést vagy függőlyukas címkézést igényelnek.
V.
Választható funkciók
1.
Online nyomtatási és címkézési modul: Választható
vonalkód nyomtató + számítógép + professzionális szoftver, amely valós időben képes nyomtatni dinamikus
információkat, mint például vonalkódokat, QR kódokat címkékre, megvalósítva az integrált
"nyomtatás-címkézés" műveletet;
2.Kör alakú vezeték körkörös címkézés
testreszabása: Támogatja a teljes körbe csomagoló címkézési funkció testreszabását
kör alakú vezeték termékekhez, hogy megfeleljen a speciális termékek címkézési igényeinek.
Részletekért kérjük, forduljon a vonatkozó üzleti munkatársakhoz.
